ZW32Ｍ-12（永磁機構）戶外高壓真空斷路器

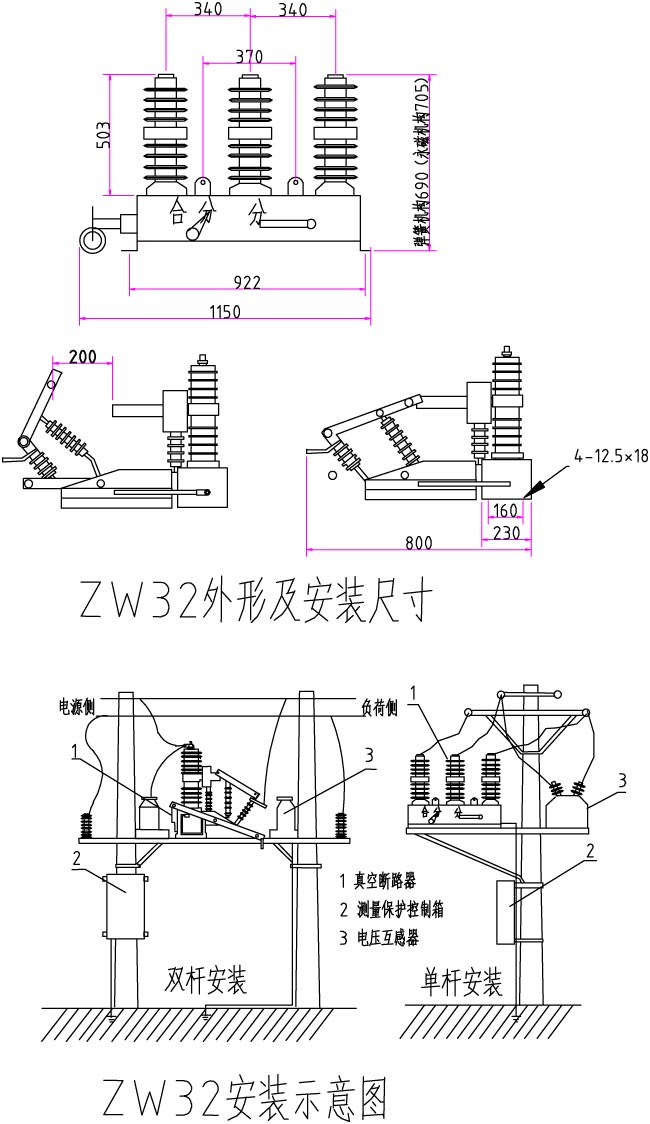

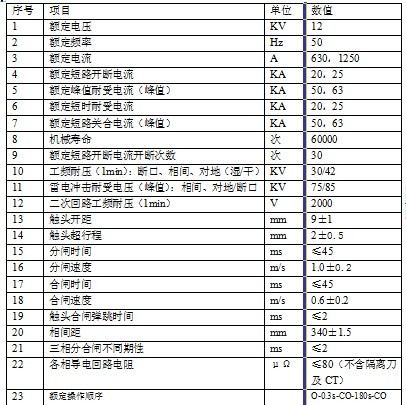

產品概述及型號意義使用環境條件產品規格及技術參數安裝尺寸二次安裝原理圖
概述
ZW32-12Y戶外交流高壓真空斷路器是采用CDM系列永磁操動機構的新一代斷路器，為額定電壓12KV、三相交流50Hz的戶外高壓開關設備。主要用來開斷關合農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為上下一體結構，真空管安裝于三相極柱內，三相極柱置于全密封的金屬底座上，彈簧儲能操動機構置于金屬底座內，絕緣性能好，密封性能好，防潮、防凝露。加裝隔離開關，可作為分段開關使用。本系列產品的操動機構為CDM系列永磁機構，可電動及遙控合分閘操作，以及緊急情況下手動分閘操作。配用外置不間斷電源，停電時可實現電動及遙控合分閘操作。配用的高可靠性的CDM系列永磁機構和智能化的永磁機構驅動器控制單元保證了機構部分的免維護。產品符合GB1984-2003<<交流高壓真空斷路器>>、GB311.1《高壓輸變電設備的絕緣配合》、 GB/T11022-1999《高壓開關設備和控制設備標準的共同技術要求》、DL/T402《交流高壓斷路器訂貨技術條件》等技術標準的要求。

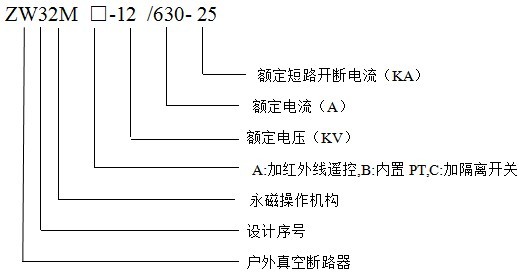

型號意義
空氣溫度：-45°C— +40°C，且24小時內的平均值不超過25°C。
海拔高度：海拔不超過1000米。
風速不超過34m/s。
無易燃易爆危險、化學腐蝕及劇烈振動的場所。
在超過GB/T11022-1999規定的以上正常環境條件下使用時，用戶可與制造廠協商解決。
